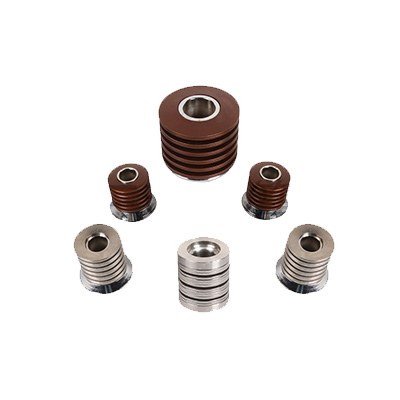

SAE1070-1074碳钢碟形弹簧

温馨提示:对初次合作或未定型尺寸请先小批量试制,谢谢!
型号:根据客户要求定制或代为设计
材质:弹簧钢(55CrSiA、50CrVA、)
不锈钢(301、302、304、316、17-7PH、15-7Mo)
特殊合金钢(GH4145、GH4169、GH2132、GH4090、30W4Cr2VA)
进口牌号(Inconel X-750、Inconel 718、Nimonic90)
订购热线:0577-6733698867336989



碟形弹簧特点



●小变形大承载能力

●具有较好的空间利用率

●多片组合容易跟换

●通过不同的组合方式可获得理想的加载特性





 碟形弹簧的特性曲线



 ●碟形弹簧的负荷与行程关系呈抛物渐减曲线

 ●渐减曲线弯曲幅度由上ho/t值决定

   ho/t≤0.4时,曲线接近直

   ho/t≤1时,曲线呈小幅度弯曲

   ho/t≤1.5时,曲线呈大幅度弯曲

   ho/t>1.5时,曲线会出现负刚度特性区域

   ho/t > 3时,曲线有更大的负刚度特性区域,并且碟簧的截锥形将突然倒翻过来

●如上图所示,当碟形弹簧的行程大于0.75ho其负荷增加已有限,但对碟簧使用寿命影响很大因此,碟簧使用行程以不超过S=0.75ho为佳

●不同的组合叠法所产生的位移与特性线(如右图)
