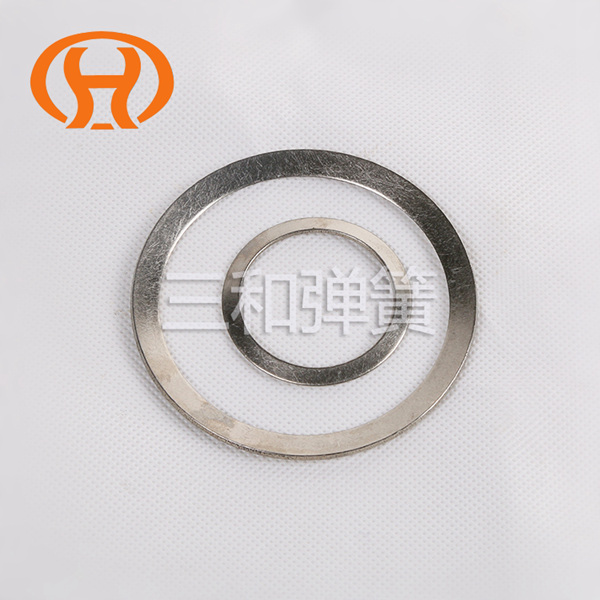

碟形弹簧性能优化
碟形弹簧轴向尺寸小、承载能力大、具有变刚度的非线性特性,因而在引进设备中获得广泛应用,特别是近年来在引进车辆的主离合器中,越来越多地采用了碟簧,以实现动力传递的分离与结合,因此,碟形弹簧设计的优劣,直接影响到车辆的使用性能。为此,本文就碟簧工作特性、优化设计及CAD方法进行讨论。
同时开发了实用碟簧优化软件,根据优化结果对其进行了CAD设计,绘制了各种碟簧载荷与变形特性曲线、应力与变形曲线和碟簧零件工作图。为便于用户使用,软件中采用中西文结合方式,设计了两级彩色界面菜单,从而形成了碟簧优化及CAD软件系统。这对于碟簧一体化设计及实现引进车辆离合器的国产化都具有重要意义。
碟形弹簧的变形特性
碟簧的变形特性曲线。b点是离合器摩擦片未磨损时处于接合状态的工作点,该点应保证碟簧具有足够的压紧力,具备适当的储备系数。P点为碟簧被压平时的工作点,故b点应选择在曲线SP之间。
当摩擦片磨损Δλ后,碟簧工作点由b移到a点,这时应使压紧力Pa接近于Pb,以保证离合器储备系数基本不变。d点为离合器彻底分离后碟簧工作点,为了保证操纵时较小的踏板力,分离点d应靠近载荷最小点c。
